高压共轨试验台

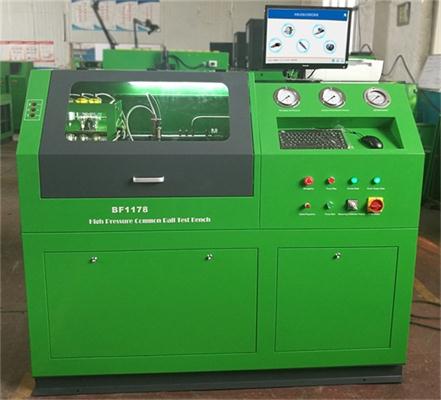

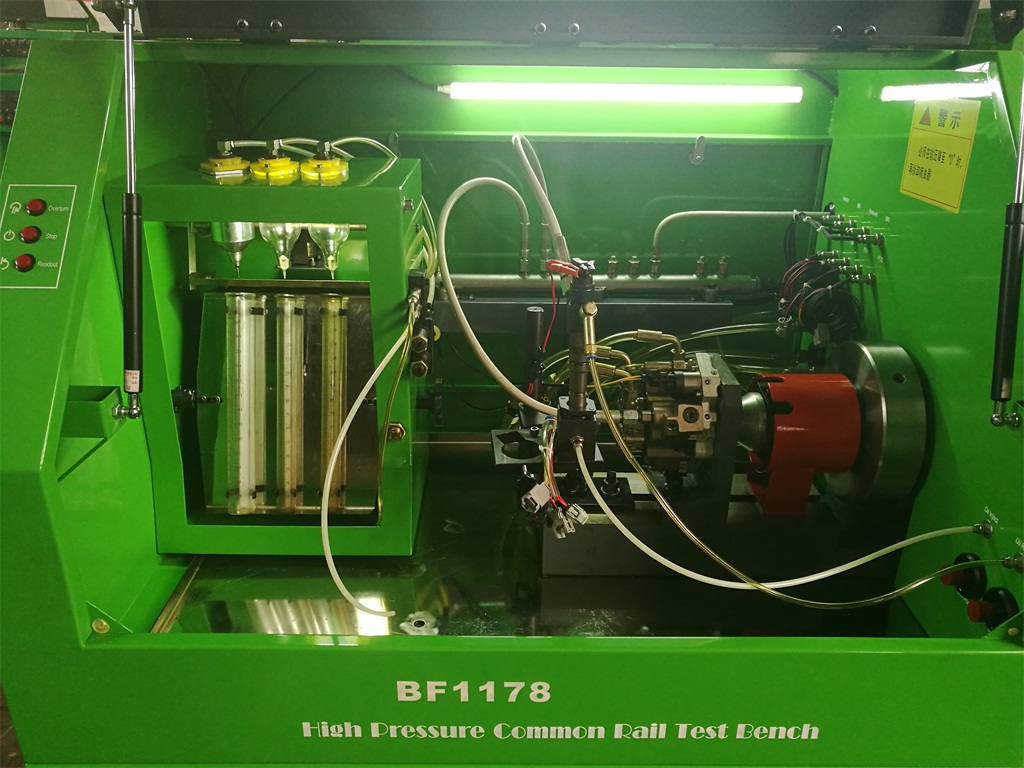

BF1178高压共轨试验台
BF1178电控高压共轨试验台，是集电控高压共轨油泵、共轨管、喷油器检测于一体的设备。可对BOSCH/DELPHI/DENSO/SIEMENS等电控高压共轨系统进行检测和试验。该设备采用人性化的控制界面，可控制喷油压力、脉宽、频率、计量阀占空比等参数。该设备采用工业计算机系统，稳定性更好，使用寿命更长。
BF1178特点：
1、工业计算机实时控制，操作系统方便快捷
2、量油、轨压、脉宽、转速、温度等均通过液晶屏显示
3、 内置2600余种喷油器数据可供检测查询
4、 设备可联网进行一键升级，并可进行远程操作（需安装相应的软件）
5、 用户可自定义轨压、脉宽、频率、转速、量油次数等参数
6、 智能算法，开环/闭环切换控制，安装DRV阀，轨压控制更精确，压力更稳定，并具有超高压保护功能
7、 采用两级过滤供油，符合欧III标准
8、 试验台短路保护功能
9、 试验油油温自动控制，制冷方式轴流风机
10、配有传感器及量杯两种量油方式
11、配备北方精灵鼠自动翻版，量油更精确、方便
12、配有喷油器测试数据报表打印功能
13、配备检测共轨泵、喷油器的专用夹具
14、中文、英文等语言界面切换
BF1178功能 ：
1、 检测范围：BOSCH、DENSO、DELPHI、SIEMENS等品牌喷油器及共轨泵
2、 检测共轨泵燃油计量阀性能
3、 检测共轨泵密封性
4、 检测共轨泵供油齿轮泵性能
5、 检测共轨泵高压供油性能
6、 检测共轨管轨压传感器性能
7、 检测共轨管限压阀性能性能
8、 测试高压共轨喷油器的密封性及观察其雾化效果
9、 测量高压共轨喷油器的高速油量
10、测量高压共轨喷油器的中速油量
11、测量高压共轨喷油器的怠速油量
12、测量高压共轨喷油器的预喷油量
13、测量高压共轨喷油器的回油量
14、可对高压共轨喷油器进行高压冲洗
15、可设定高压共轨喷油器的喷射状态及油量测量
16、可检测电装HPO泵
17、可检测压电晶体喷油器
18、使用配套适配器可以检测单体泵、泵喷嘴喷油器
注：本设备配套适配器可检测的单体泵、泵喷嘴包括：西康M11；CAT 3196、3176A、3176B；CAT 3406、C13、C15；VOLVO A3、E1、E3；道依茨EUP；德尔福、衡阳EUP；威特EUP。
系统控制也可以检测其他单体泵、泵喷嘴，配套适配器需要单独定制。
技术参数 ：
1、 额定输出功率：11KW
2、 主机电源：三相380V/50HZ
3、 试验台转速：0～3600转/分
4、 主轴转向：正/反
5、 连续喷油次数：0～1000次
6、 轨道压力：0～1800 bar
7、 脉冲宽度：100～3000μs
8、 试验油过滤精度：小于5μ
9、 燃油温度：40±2℃
10、燃油箱容积：60L
11、总尺寸（MM）：1800×800×1650
12、重量：800 kg
11、总尺寸（MM）：1800×800×1650
12、重量：800 kg
BF1178高压共轨试验台主要配置
|
主电机 |
华力电机 |
|
变频器 |
Rexroth(博世力士乐) |
|
供油系统 |
低噪音供油电机组（北方自主研发） |
|
电脑主板 |
深圳派勤 |
|
电源 |
台湾明纬 |
|
显示器 |
飞利浦液晶显示器 |
|
油泵 |
原装博世CP3 |
|
共轨管 |
潍柴博世共轨管（加装DRV） |
|
流量计 |
澳大利亚三脉 |
|
调速电位器 |
美国BOURNS原装多圈电位器 |
|
自动翻版 |
北方精灵鼠（北方专利产品） |
